简介

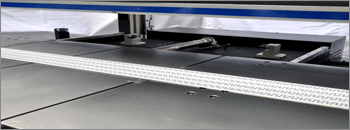

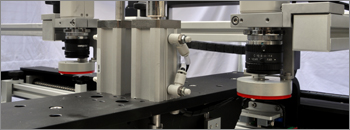

特大的印刷面积印刷面积可达1200mm x 400mm。适用於350mm x 350mm 至 1480mm x 500mm 规格的钢网； 软件化控制刮刀及脱网速度配合功能强大的易用软件，用户可灵活地根据实际要求，设置各种动作和速度，使印刷达到完美无瑕的效果。 高性能的垂直脱网设计独特的两对滚珠导轨系统，实现垂直脱网，能有效避免脱网时锡浆剥落，使印刷的锡浆效果更饱满更精密。 双路高倍放大镜头可视化对位系统搭配了双路高倍放大电子镜头，使PCB的对位更轻松，更快捷，更精确。

操作简易

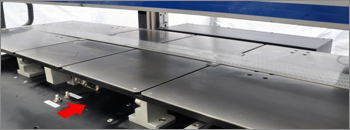

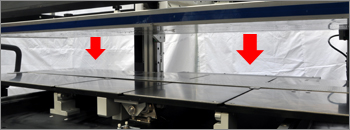

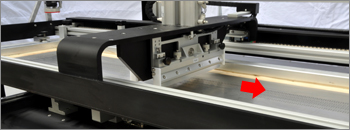

步骤 1 把PCB板放入固定在可滑动的工作台上 步骤 2按下IN键，工作台自动会移动至钢网下 步骤 3按下DOWN键, 钢网会自动降下 步骤 4利用放大镜头, 操作员可以轻易地调整工作台的X 、Y轴及角度, 以对准位置 步骤 5按下START键, 括刀会自动把锡浆刷印於PCB板上

系统规格

SP1200
	钢网框尺寸 :	350 x 350mm to 1480 x 500mm
	印刷范围 :	最大 1200mm x 400mm
	PCB尺寸 :	最大 1250mm x 410mm
	X轴及Y轴可调尺寸 :	+/- 13 mm
	可调印刷角度 :	+/- 3.5°
	Z轴尺寸 :	0 - 35 mm
	重复精度 :	+/- 0.01 mm
	功率 :	220V(AC), 800W
	丝印机体积 :	2100mm x 800mm x 700mm ( W x D x H )
	丝印机重量 :	162 kg

* AUTOTRONIK公司保留更改产品设计与规格的权利，届时恕不另行通知
